CT12350 Ani elektrik su qızdırıcısı PCBA

CT12350 Ani Elektrikli Su Qızdırıcısı PCBA

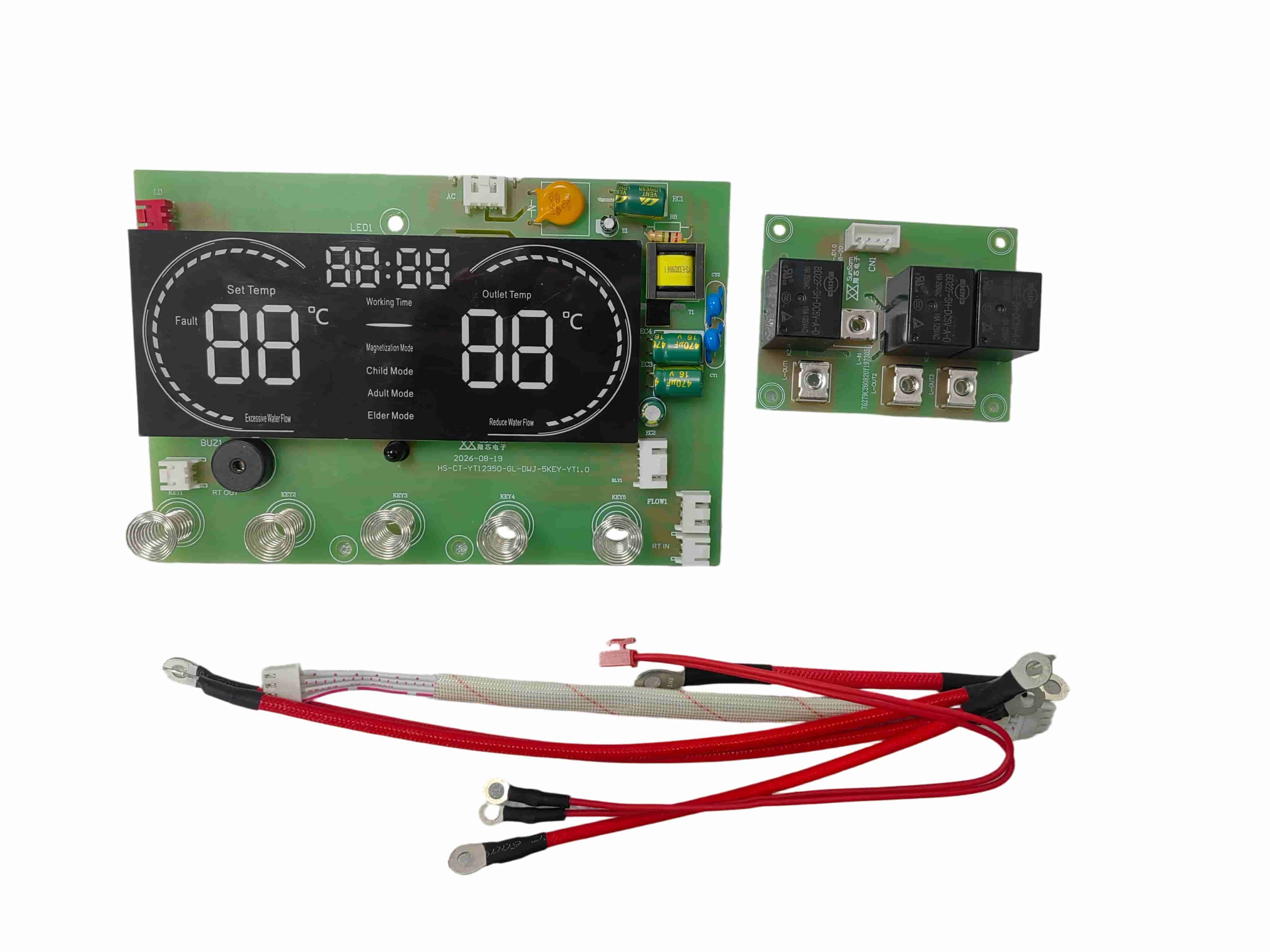

CT12350 Instant elektrik su qızdırıcısı PCBA 220 V, 6 kVt ani su isitmə sistemləri üçün hazırlanmış inteqrasiya olunmuş idarəetmə həllidir. O, mərhələli istilik nəzarətini, su axınının aşkar edilməsini, temperaturun tənzimlənməsini, LED displeyinə nəzarəti və bir PCBA-da çoxsaylı nasazlıqdan qorunma funksiyalarını birləşdirir.

Məişət ani elektrik su qızdırıcıları və fərdiləşdirilmiş isti su cihazları üçün nəzərdə tutulmuş CT12350 müxtəlif OEM və ODM layihələri üçün aparat, proqram təminatı, displey və interfeys fərdiləşdirməsini dəstəkləyir.

Yeddi Güc Səviyyəsi ilə 6 kVt istilik nəzarəti

Sınaq edilmiş keçid rejimli enerji təchizatı versiyası 50 Hz-də AC 150–280 V arasında işləyir. AC 220 V nominal gərginlikdə, PCBA maksimum 6000 Vt istilik yükünü dəstəkləyir və üç istilik çıxış qrupuna nəzarət edir.

Daha çevik temperatur tənzimləməsini təmin etmək üçün yeddi güc səviyyəsi mövcuddur:

- Səviyyə 1: 1400 Vt

- Səviyyə 2: 2200 Vt

- Səviyyə 3: 2400 Vt

- Səviyyə 4: 3,600 Vt

- Səviyyə 5: 3,800 Vt

- Səviyyə 6: 4,600 Vt

- Səviyyə 7: 6000 Vt

Çox səviyyəli isitmə dizaynı nəzarətçiyə iş rejiminə, suyun istiliyinə və istilik tələbinə uyğun olaraq uyğun çıxışı seçməyə imkan verir.

Ağıllı Sabit Temperatur Nəzarəti

CT12350 su qızdırıcısının idarəetmə lövhəsi 30-55°C arasında tənzimlənən temperatur diapazonunu təmin edir. Temperaturun aşkarlanması və rəyə nəzarət üçün 50 kΩ NTC temperatur sensoru istifadə olunur.

AI rejimində, PCBA avtomatik olaraq giriş suyunun istiliyinə uyğun olaraq uyğun güc səviyyəsini və hədəf temperaturu seçir. Proqramlaşdırılmış süni intellekt temperatur parametrləri sınaq hesabatında qeyd olunan giriş temperaturu şərtləri altında 39°C ilə 45°C arasında dəyişir.

Rahat işləmək üçün üç temperatur rejimi də mövcuddur:

- Uşaq rejimi: 38°C

- Böyüklər rejimi: 42°C

- Yaşlılar rejimi: 45°C

Nəzarətçi avtomatik kalibrləməni və sabit temperatur parametrlərinin yaddaşını dəstəkləyir. 25°C giriş temperaturunda və 1,5 L/dəq və 3 L/dəq axın sürətində qeydə alınmış nümunə sınaqlarına əsasən, ölçülmüş çıxış temperaturu sınaqdan keçirilmiş təyinat nöqtələrində təxminən ±2°C daxilində qaldı.

Su axınının aktivləşdirilməsi və gözləmə rejiminə nəzarət

Aşkar edilmiş su axını təqribən 1,5 L/dəq-ə çatdıqda PCBA istilik nəzarəti prosesinə başlayır. İstilik axını təxminən 1,3 L/dəq azaldıqda dayandırılır.

Su axını aşkar edilmədikdə, nəzarətçi təxminən iki saniyədən sonra gözləmə rejiminə keçir. Ekran bir düyməyə basmaqla və ya su axını bərpa etməklə yenidən aktivləşdirilə bilər. Bu nəzarət məntiqi isitmə əməliyyatını faktiki su tələbi ilə əlaqələndirməyə kömək edir.

Toxunma İdarəetmə və LED Ekran

CT12350 Instant elektrik su qızdırıcısı PCBA beş əsas idarəetmə düyməsini təmin edir:

- Güc

- Temperatur və ya güc artımı

- Temperatur və ya gücün azalması

- AI

- Rejim seçimi

Toxunma ilə idarəetmə interfeysi səthə quraşdırılmış 4 mm şüşə panel və ya 2 mm plastik panel vasitəsilə işləyə bilər ki, bu da cihaz istehsalçısına müxtəlif ön panel dizaynlarını inkişaf etdirməyə imkan verir.

LED displey təqdim edə bilər:

- Çıxış suyunun temperaturu

- Temperaturu təyin edin

- Əməliyyat vaxtı

- İstilik vəziyyəti

- Yandırma statusu

- Seçilmiş iş rejimi

- Arızalar kodları

Ekran nişanları və interfeys tərtibatı məhsulun görünüşünə və müştəri tələblərinə uyğun olaraq tənzimlənə bilər.

Çoxsaylı nasazlıqdan qorunma funksiyaları

CT12350 ani elektrik su qızdırıcısı tətbiqləri üçün bir neçə nəzarət və nasazlıq diaqnostikası funksiyalarını ehtiva edir.

Çıxış temperaturu 63°C-ə çatdıqda, nəzarətçi avtomatik olaraq istilik çıxışını bir güc səviyyəsinə endirir. Temperatur 65°C-ə çatarsa ​​və ya onu keçərsə, E4 həddindən artıq temperatur siqnalı işə salınır və istilik dayandırılır. Temperatur 55°C-dən aşağı düşdükdən sonra normal işləmə bərpa oluna bilər.

Nəzarətçi də dəstəkləyir:

- E1 sızma nasazlığı siqnalı və istilik kəsilməsi

- E2 çıxış temperaturu sensoru açıq dövrə və ya qısaqapanmadan mühafizə

- Temperatur sensorunun nasazlığı aradan qaldırıldıqdan sonra avtomatik bərpa

- Asan yoxlama və texniki xidmət üçün nasazlıq kodu ekranı

Son mühafizə performansı cihazın tam dizaynından, sensorlar, naqillər, istilik sistemi və digər təhlükəsizlik komponentlərindən asılıdır.

Əsas Texniki Spesifikasiyalar

| Parametr | Spesifikasiya |

|---|---|

| Məhsul Modeli | CT12350 |

| Məhsul növü | Ani Elektrikli Su Qızdırıcısı PCBA |

| İdarəetmə Panelinin Dizaynı | İzolyasiya edilmiş İnteqrasiya edilmiş Nəzarət Şurası |

| İşləmə Gərginliyi | AC 150–280 V, 50 Hz |

| Nominal Gərginlik | AC 220 V |

| Maksimum istilik yükü | 6000 Vt |

| İstilik Nəzarət Çıxışları | 3 Qrup |

| Güc Səviyyələri | 7 Səviyyə |

| Temperatur Tənzimləmə Aralığı | 30–55°C |

| Aktivləşdirmə axını sürəti | 1,5 L/dəq |

| Bağlama axını sürəti | 1,3 L/dəq |

| Temperatur Sensoru | 25°C-də 50 kΩ NTC |

| Əvvəlcədən təyin edilmiş rejimlər | Uşaq 38°C, Böyüklər 42°C, Böyüklər 45°C |

| Toxunma Panelinin Uyğunluğu | 4 mm Şüşə və ya 2 mm Plastik Panel |

| İşləmə temperaturu | −15°C ilə 65°C arasında |

| Əməliyyat Rütubəti | 10%–95% RH |

Nümunə Testi və Performans Təsdiqi

Nümunə yoxlanışı zamanı keçid rejimli enerji təchizatı versiyası anormal performans olmadan AC 280 V-də səkkiz saat fasiləsiz işləyirdi. Sistem həmçinin 65°C və 90% nisbi rütubətli sınaq mühitində səkkiz saat işləmişdir.

Bu nəticələr sınaqdan keçirilmiş nümunəyə və müəyyən edilmiş sınaq şərtlərinə aiddir. PCBA müştərinin tam su qızdırıcısına inteqrasiya edildikdən sonra yekun elektrik, ətraf mühit və təhlükəsizlik xüsusiyyətləri yenidən yoxlanılmalıdır.

OEM və ODM PCBA Fərdiləşdirmə

CT12350 fərdiləşdirilmiş ani elektrik su qızdırıcısı layihələri üçün istinad idarəetmə platforması kimi istifadə edilə bilər. Mövcud mühəndislik və istehsal xidmətlərinə aşağıdakılar daxildir:

- PCBA aparat dizaynı

- Quraşdırılmış proqram təminatının inkişafı

- İstilik-nəzarət məntiqinin fərdiləşdirilməsi

- Ekran və toxunma interfeysinin fərdiləşdirilməsi

- Bağlayıcı və naqil-qoşqu adaptasiyası

- Temperatur və axın-sensor uyğunluğu

- Komponent qaynağı

- SMT və DIP montajı

- Funksional sınaq

- Prototip və partiya istehsalı

Layihənin qiymətləndirilməsi üçün müştərilər tələb olunan iş gərginliyini, istilik gücünü, məhsulun ölçülərini, displey dizaynını, sensor spesifikasiyalarını, naqil diaqramını və hədəf təhlükəsizlik standartlarını təmin edə bilərlər.

Tətbiqlər

CT12350 idarəetmə platforması aşağıdakılar üçün uyğundur:

- Məişət ani elektrik su qızdırıcıları

- Ani elektrik duş suyu qızdırıcıları

- Kompakt divara quraşdırılmış su qızdırıcıları

- Hamam və mətbəx isti su avadanlıqları

- Xüsusi hazırlanmış OEM və ODM su isitmə sistemləri

Əgər siz 220 V ani su qızdırıcısı hazırlayırsınızsa və fərdiləşdirilə bilən 6 kVt-lıq idarəetmə PCBA tələb edirsinizsə, məhsulun spesifikasiyası, çertyojları və ya mövcud nümunələri ilə SunSam ilə əlaqə saxlayın. Mühəndislik komandamız nəzarət tələblərini qiymətləndirə və uyğun PCBA inkişafı və istehsal təklifi hazırlaya bilər.
